抽象的な： ピンヘッダー電子システムの重要なコンポーネントであり、回路基板と周辺機器の間に信頼性の高い相互接続を提供します。この記事では、ピン ヘッダーの設計、用途、利点、選択基準について検討し、エンジニア、設計者、エレクトロニクス愛好家に実践的なガイダンスを提供します。深センJYEテクノロジー株式会社産業の多様なニーズに応える高品質なピンヘッダーを専門としています。
ピン ヘッダーは、プラスチック ベースに取り付けられた金属ピンの列で、プリント基板 (PCB) をワイヤ、コネクタ、またはその他の基板と接続するために一般的に使用されます。これらは、電子機器に取り外し可能な電気接続または永続的な電気接続を作成するための簡単で信頼性の高い方法を提供します。ピン ヘッダーはピンの間隔、ピン番号、方向を変えることができるため、回路設計に柔軟性をもたらします。
ピン ヘッダーの種類を理解すると、プロジェクトに適切なコンポーネントを選択するのに役立ちます。
| タイプ | ピンの向き | 使用事例 |
|---|---|---|
| 単一行 | 垂直 | コンパクトな PCB レイアウト |

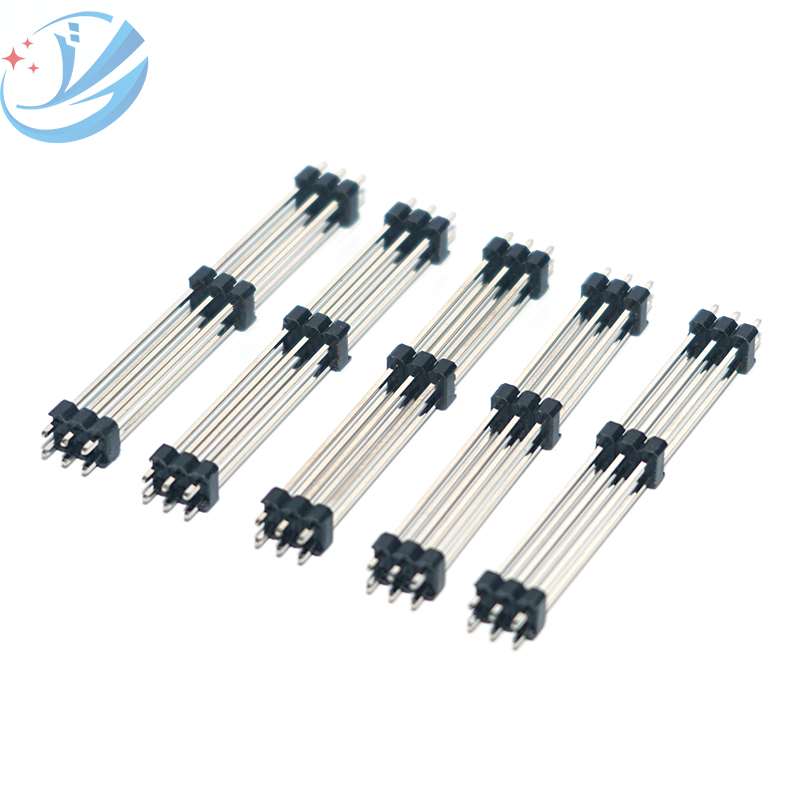

| 2列 | 垂直 | 高密度接続 |
| 直角 | 水平 | サイドマウントモジュール |
| 覆われた | 垂直または水平 | ズレを防止 |
ピン ヘッダーは、電子設計に複数の利点をもたらします。
ピン ヘッダーは、次のような業界にわたって広く適用されています。
正しいピン ヘッダーを選択するには、次の重要な要素に注意する必要があります。
適切に設置すると長期的な信頼性が保証されます。
Q1: ピンヘッダーは再利用できますか？
A1: はい、多くのピン ヘッダーは、ピンを曲げずに慎重に取り外せば再利用できます。
Q2: 標準のピンピッチはどれくらいですか?
A2: 最も一般的なピッチは 2.54mm (0.1 インチ) ですが、高密度基板には他のピッチも使用できます。
Q3: 1 行ヘッダーと 2 行ヘッダーのどちらを選択すればよいですか?
A3: 単列ヘッダはコンパクトな回路に適しています。 2 列ヘッダーは、より高度な接続ニーズに最適です。
Q4: 大電流ピンヘッダーはありますか?
A4: はい、工業グレードのピン ヘッダーは、適切なメッキと厚さでより大きな電流を流すように設計されています。
ピン ヘッダーは、電子回路の信頼性、モジュール性、効率を向上させる基本コンポーネントです。適切なタイプ、材質、設置方法を選択すると、デバイスのパフォーマンスが大幅に向上します。深センJYEテクノロジー株式会社は、さまざまな産業および試作のニーズに対応する、高品質のピン ヘッダーおよびメス ヘッダーを幅広く提供しています。詳細およびパーソナライズされたソリューションについては、お問い合わせ今すぐあなたの電子設計を向上させましょう。
