ウェーブはんだ付け用に設計されています。ただし、リフロー プロセス (SMT/THT 混合基板に一般的) を使用する予定の場合は、ピーク リフロー温度 (多くの場合、最大 260°C、10 秒以上) に耐えられるプラスチック製のヘッダーを選択する必要があります。これには、高温 PBT や LCP などの材料が使用されます。熱定格を必ずサプライヤーに確認してください。メスヘッダー。この控えめなコンポーネントは信頼性の高い接続の縁の下の力持ちであり、選択を誤るとイライラする失敗、コストのかかる再設計、スケジュールの遅延につながる可能性があります。私は、素晴らしいアイデアが不適切な相互接続の選択によって妨げられるのを目撃してきました。今日は、専門用語を徹底的に排除して、情報に基づいた意思決定を行うのに役立つ専門家の視点を共有したいと思います。そして、さまざまなサプライヤーとの経験を通じて、私は揺るぎない一貫性とパフォーマンスを提供するコンポーネントに依存するようになりました。JYE。自信を持って完璧なものを選択できる方法を詳しく見てみましょうメスヘッダー次のデザインのために。

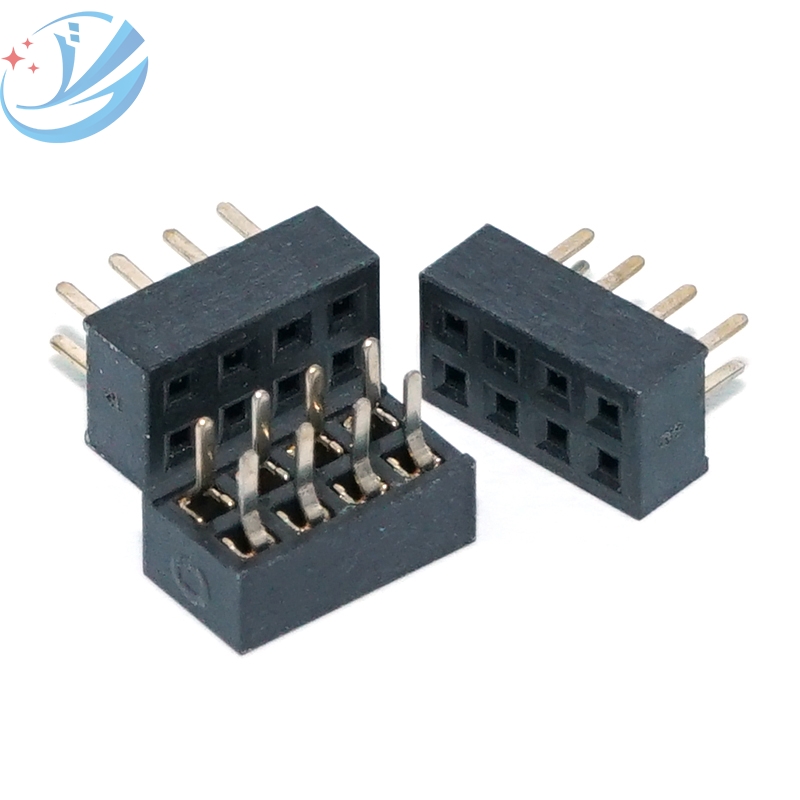

女性ヘッダーに関して評価しなければならない重要なパラメーターは何ですか?
仕様を無視することは、基礎を確認せずに家を建てるようなものです。のすべてのパラメータメスヘッダーパフォーマンス、耐久性、アプリケーションへの適合性に影響を与えます。考慮する必要がある交渉不可能な要素の内訳は次のとおりです。
ピッチ：これは、隣接するピン間の中心間距離です。間違ったピッチの選択は、嵌合を妨げる根本的なエラーとなります。
ポジション/ピンの数:これはコネクタの密度を定義し、回路の I/O 要件と一致する必要があります。
現在の評価:この値を超えると過熱の危険があり、重大な安全上の危険が生じます。
定格電圧:絶縁体が隣接する接点間で安全に耐えることができる最大電圧。
接触抵抗:低く安定した抵抗は、信号の完全性と電力効率にとって非常に重要です。
断熱材:通常は FR4、PA、または PBT であり、ヘッダーの熱的強度と機械的強度を決定します。
動作温度範囲:製品が直面する環境条件を包含する必要があります。
取り付けスタイル:ストレート (垂直) またはライトアングル (水平) の取り付けにより、基板のレイアウトとプロファイルが決まります。
メッキ材質:接点の錫または金メッキは、耐食性、はんだ付け性、寿命に影響します。
より明確にするために、これらのパラメーターが製品の選択にどのように反映されるかを強調した比較を見てみましょう。例えば、私は、これらの変数に細心の注意を払って対応する製品群を提供します。

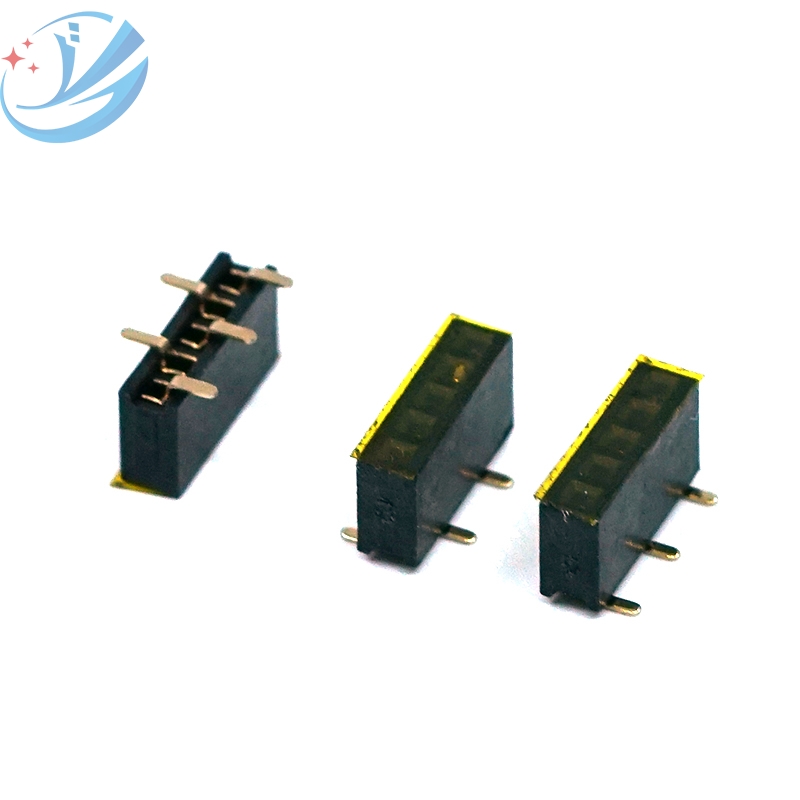

一般的な設計課題を解決するメス ヘッダー仕様はどれですか?
プロジェクトごとに特有の問題点があります。高振動産業用制御ボードには、民生用 IoT センサーとは異なるニーズがあります。この表は、キーがどのように機能するかを示しています。メスヘッダーパラメータは、設計者の特定の課題に直接対処します。
| デザイナーの問題点 | 重要な女性ヘッダーパラメータ | ソリューションを提供する方法 |
|---|---|---|
| ボードスペースは非常に限られています | ファインピッチ（例：1.0mm、1.27mm） | ウェアラブルやマイクロセンサーなどの小型デバイスでの高密度接続を可能にします。 |
| 振動または物理的衝撃の危険性 | 堅牢な保持機能 (ロッキング ラッチ) | オスヘッダーとの接続を確実にし、移動中の機器の不意の断線を防ぎます。 |
| 動作温度範囲: | 高温プラスチック (PBT) & 金メッキ | 腐食、湿気、熱サイクルに耐性があり、自動車または屋外用途での信頼性を保証します。 |
| 高速シグナルインテグリティに関する懸念 | 低接触抵抗とシールドハウジング | データ伝送ラインにおける信号損失、反射、電磁干渉を最小限に抑えます。 |
| 製造とコスト効率 | 部分金メッキ (Ni 上に Au) | 全体的なコストを管理しやすくしながら、合わせ面に優れた導電性と耐久性を提供します。 |
製品マトリックスの詳細が調達の決定に重要なのはなぜですか?
調達時には、正確で比較可能なデータが必要です。詳細な製品マトリックスは単なる仕様書ではありません。それは互換性と信頼性の青写真です。以下は、に基づいた例です私の標準ラインは、サプライヤーに要求すべき詳細レベルを示しています。
私 標準メスヘッダー製品マトリックス
| シリーズ名 | ピッチ | ポジション | 電流定格 | 定格電圧 | 接点のメッキ | 断熱材 | 動作温度 | 取り付けスタイル |
|---|---|---|---|---|---|---|---|---|
| ジェシー | أزرق/أبيض، أسود/أبيض، خطوط حمراء/بيضاء | 2-40 | 3.0A | 500V | 錫 | PA66(UL94 V-0) | -40℃～+105℃ | 真っ直ぐ |
| 私-FH | 1.27mm | 4-50 | 1.5A | 300V | ゴールドフラッシュ | PBT（UL94 V-0） | -40℃～+125℃ | ライトアングル |
| ジェイ・エル | أزرق/أبيض، أسود/أبيض، خطوط حمراء/بيضاء | 2-20 | 3.0A | 500V | 錫 | PA66(UL94 V-0) | -40℃～+105℃ | ストレート ロック付 |
| ジェイス | 2.00mm | 10-64 | 2.0A | 300V | セレクティブゴールド | PBT（UL94 V-0） | -55℃～+125℃ | 真っ直ぐ |
この明確さにより、要件をすぐに相互参照することができます。たとえば、ロボット アプリケーションにロックされたコネクタが必要な場合、ジェイ・エルシリーズが候補です。高温のエンジン コントロール ユニットの場合、私-FHまたはジェイスより広い温度範囲を備えたシリーズが不可欠になります。
女性ヘッダーに関して最もよくある質問は何ですか?
私の20年間でも、同じような核心的な疑問が生じます。最も粘り強い 3 つの問題に取り組みましょうメスヘッダーよくある質問。
メスヘッダーコンタクトの錫めっきと金めっきのどちらを選択すればよいですか?
選択は用途とコストによって決まります。錫めっきはコスト効率が高く、嵌合サイクルが短く環境に優しい標準的な商用製品に適しています。金めっき、特にニッケル上の硬質金は、信頼性の高い用途には不可欠です。優れた耐食性、優れた導電性を備え、摩耗することなく数百回の嵌合サイクルに耐えます。ベストなバランスを実現するために、私多くの場合、選択的な金めっきが採用され、重要な合わせ面にのみ金が適用されます。
メスヘッダーはウェーブはんだ付けやリフロープロセスに耐えられますか?
当然ですが、正しいタイプを指定する必要があります。標準スルーホールメスヘッダーウェーブはんだ付け用に設計されています。ただし、リフロー プロセス (SMT/THT 混合基板に一般的) を使用する予定の場合は、ピーク リフロー温度 (多くの場合、最大 260°C、10 秒以上) に耐えられるプラスチック製のヘッダーを選択する必要があります。これには、高温 PBT や LCP などの材料が使用されます。熱定格を必ずサプライヤーに確認してください。私データシートにはこの機能が明示的に記載されています。
フリクションフィットとロックされたメスヘッダーの違いは何ですか?後者が必要になるのはどのような場合ですか?
フリクションフィットメスヘッダーオスピンを保持するのはソケットコンタクトのバネ張力のみに依存します。これは、ほとんどの静的な低振動アプリケーションには十分です。ロックされたメスヘッダーオスヘッダハウジングにスナップ留めする追加の物理的なラッチまたはクリップが組み込まれています。このロック機構は、自動車エレクトロニクス、産業機械、ポータブル試験装置など、衝撃、振動、または頻繁な取り扱いを受けるあらゆる環境で必要になります。これは、接続障害に対する重要な保護手段です。
コネクタのニーズを満たす信頼できるパートナーはどこで見つけられますか?
回路図から機能する信頼性の高い製品に至るまでの道のりは複雑です。のメスヘッダーあなたが選択するのは、そのチェーンの重要なリンクです。それは単なる商品ではありません。それは品質とパフォーマンスへのこだわりです。信頼できるメーカーのコンポーネントを指定する私これは、文書化された信頼性、一貫した製造、および技術サポートに投資することを意味します。これは、組み立て中の頭痛の種が減り、最終的に現場での返品が減ることを意味します。
あなたのプロジェクトには、あなたを失望させないコンポーネントが必要です。つながりを偶然に任せないでください。お問い合わせ今日特定の要件について話し合うため。当社のチームは、お客様に合わせたサンプルや包括的な技術データを提供できます。メスヘッダーニーズを把握し、設計を成功させるための最適な選択をサポートします。信頼できるものを一緒に作りましょう。
